柔性矿物绝缘电缆和刚性矿物绝缘电缆的区别

知识点：矿物绝缘电缆

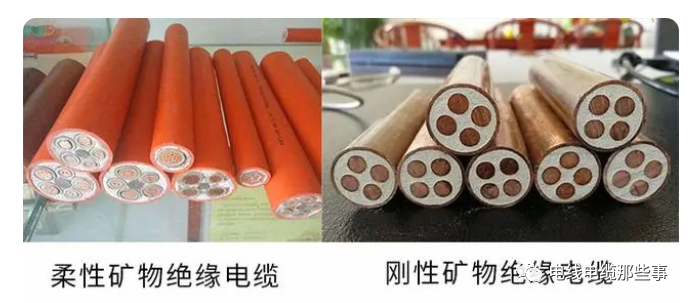

柔性矿物绝缘电缆和刚性矿物绝缘电缆对比。刚性还是柔性主要还是看电缆的结构，刚性矿物电缆除了电缆本身比较僵硬外，其抗撞击能力也是非常强的，代表型号有BTTZ电缆。反正柔性矿物电缆柔韧性比较强，但它的抗撞击能力相对较差。

怎么区分矿物电缆是刚性还是柔性主要还是看型号，每根电缆上都有喷码上型号的，只要记住BTTZ类别下的都是刚性矿物电缆，其他都是柔性的（YTTW、NG-A/BTLY、BBTRZ）。

柔性NG-A(BTLY)电缆、YTTW电缆、BBTRZ电缆和刚性BTTZ结构对比。

1、型号命名的区别：

NG-A（BTLY）隔离型柔性矿物绝缘电缆型号说明：

B----布线用矿物绝缘电缆

T----铜导体

L----铝金属套

Y----聚氯乙烯外护套

YTTW电缆型号结构说明：

Y----金属护套无机矿物绝缘电缆

T----铜导体

T----铜护套

W----无机矿物绝缘

BBTRZ型号结构说明：

B----布电线、电力安装电缆

B----矿物化合物

T----铜导体

R----柔软型

Z----重型

BTTZ刚性矿物绝缘电缆型号明说：

B----布线用固定安装电力电缆

T----铜护套

T----铜导体

Z----，耐电压等级重型750V

2、防火性能对比：

NG-A（BTLY）柔性矿物绝缘电缆耐火性能通过bs6387标准最高级别C、W、Z试验考核：

（C） 燃烧 950℃，燃烧180min

（W） 喷淋 650℃燃烧15min，再继续燃烧的同时喷淋15min

（Z ） 撞击 950℃，燃烧15min/30次

YTTW和BBTRZ柔性矿物绝缘电缆防火等级也是同上BS 6387 CWZ。

BTTZ矿物绝缘电缆性能：

1）950℃火焰下持续通电180min不击穿；

2）950℃火焰下180min后浸水60min不击穿；

3）950℃火焰下承受180min的敲击振动而不击穿；

共同性：无机矿物绝缘可靠，防水，防鼠蚁，机械强度高，耐腐蚀，节能环保，防辐射、寿命长等。

3、芯数规格及截面积对比：

NG-A/BTLY：1芯 10~300 mm2 ；2, 3, 4, 5芯 2.5~300 mm2；3+1, 3+2, 4+1芯 4~300 mm2。

YTTW：1芯 10~630mm2；2, 3, 4芯 2.5~120mm2；3+1芯 16~120 mm2。

BBTRZ：1芯 10~500 mm2；2, 3, 4, 5芯 1.5~400 mm2 ；3+1, 3+2, 4+1芯 4~400 mm。

BTTZ：1芯 1.5~400mm2；2, 3, 4芯 1.5~25mm2；7, 10, 12芯 1.5~2.5mm2。

4、执行标准：

柔性矿物绝缘电缆：企业标准和行业标准 JG/T 313

刚性矿物绝缘电缆：国家标准/国际标准 GB/T 13033/ IEC 60702

5、工作温度

NG-A(BTLY)：最高可达950°C

YTTW：最高可达950°C

BBTRZ：最高可达950°C

BTTZ：最高可达1000°C

6、绝缘材料对比

NG-A、BTLY：双面云母带+陶瓷带

YTTW：金云母带

BBTRZ：金云母带

BTTZ：氧化镁

7、敷设条件

柔性矿物绝缘电缆：需封闭桥架或穿管保护（YTTW可明敷，不用桥架或穿管）

刚性矿物绝缘电缆：可明敷，不用桥架或穿管

8、寿命对比

柔性矿物绝缘电缆：50-100年

刚性矿物绝缘电缆：100年以上

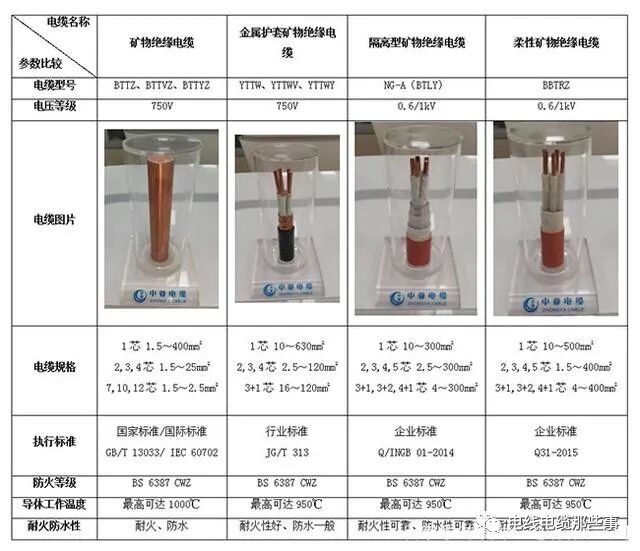

以下是矿物绝缘电缆所有型号区别对比表，左边刚性矿物绝缘电缆，右边三种都是柔性矿物绝缘电缆。
